3,3m Raven Flugwerft Brendel

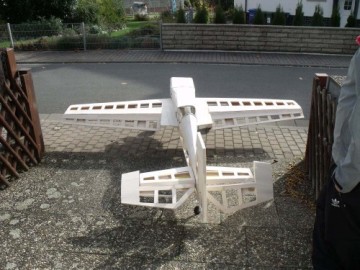

Raven Rohbau

Projekt 3,3m Raven von Flugwerft Brendel



Hier Stelle ich euch mein Raven Projekt vor , den Bausatz habe ich Anfang letzten Jahres  bei der Flugwerft Brendel  gekauft ! Der Bausatz enthielt  CNC frästeile , Holme , Leisten und Balsaholz

Material für die Flügelsteckung  und Kabinenhaube aus PET  ! anfangs war ich etwas geschockt

Bei dem ganzen Holz aber das stellte sich als unbegründet heraus , der Bauplan war gut verständlich

Und die Passgenauigkeit Phänomenal  !   In einigen Foren hatte ich negatives über die Flugwerft gelesen   aber mir schien diese Leute litten an der ARF oder RTF Krankheit  !

Für alle die ihre Modelle wirklich selbst bauen wollen kann ich die Flugwerft Brendel nur empfehlen !!!



Ausbau des Raven :



Nach dem fertigstellen des Rohbaus habe ich den Raven mit Spannseide  bezogen , das hat den Vorteil  das man ihn dann später   mit Autolack lackieren kann ! die Festigkeit der  Spannseide ist extrem da kommt keine Fertigfolie mit  !  zuerst muss man alles ordentlich verschleifen danach alles mit Spannlack streichen und trocknen lassen !  dann wird die Seide nass mit 1/3 Verdünnung  und 2/3  Spannlack aufbringen , am besten mit einem großem breitem Borstenpinsel  !  Anschließend wieder Trocknen lassen  und  danach vorsichtig glatt bügeln /föhnen un damit gut vorspannen !!! Zum Schluss alles versiegeln mit 100% spannlack ! Vor dem endgültigem Lackieren eine Schicht Flüssigkunststoff auf Epoxy Basis aufbringen danach kann man nach Belieben mit Autolack Lackieren !



Nachfolgend einige Bilder :

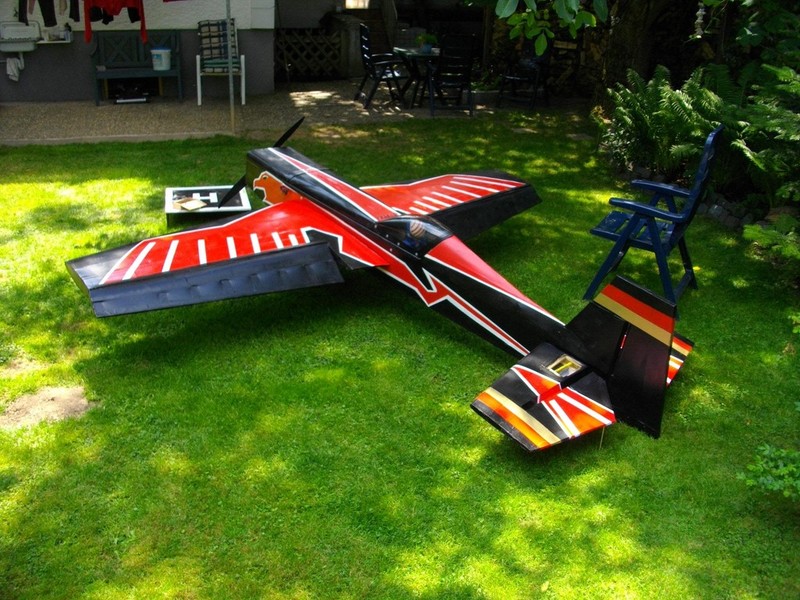

Lackiert :

Folgende Komponenten wurden bisher  Verbaut  :



-9 mal 30 Kg Servos Dyamond DS 9999

-2 mal 9 Kg Servos für Gas und Choke

-Hecksporn XXL von Robbe in CFK

-CFK Fahwerk von Elster Modellbau

-CFK Spinner von Elster Modellbau

-MZ CFK 28/10 Propeller (Später 30/10)

-Radschuhe für 150ziger Räder von Voigt Modellbau

-150ziger Räder von Kavan

-DLE-111 Boxermotor + Reso Rohre

-1500ml Kunstflugtank

-750ml Smokertank



Folgendes wird in den nächsten Wochen verbaut :



-Powerbox Evuluiton

-Powerbox  RSS Empfängerweiche

-2 mal Powerbox 2800 Lipos

-Powerbox Zündschalter

-Powerbox Smokerpumpe

-CFK Steckungsrohr von Elster Modellbau



Die Motorisierung des Raven ist mit dem DLE-111 Völlig Ausreichend da ich keinen 3D Kunstfug machen will. Normaler leichter Kunstflug ist auch schön  !  Der Motor liefert 25,05kg Schub und der Raven wird ein Gewicht von höchstens 18-20 Kg haben !





Update :

Der 120mm Spinner würde mitlerweile gegen einen 160mm Spinner getauscht

dadurch wirkt die Nase wie eine Pistolenkugel ^^

Einige Bilder vom Motor :

Eigenbau Pilotenfigur für meinen Raven aus Karton :

Die Powerbox Evolution ist da ^^

Fehlt Nurnoch die Smokerpumpe ^^

Update : 10.03.2012

Resümee :



Der Raven hat mittlerweile seinen ersten Hopser erfolgreich absolviert ^^

Das Flugverhalten kann man im normalen Kunstflug und Cruisen als sehr gutmütig

bezeichnen ! Das Gefühl das man nach dem Abheben hat ist unbeschreiblich

gerade wenn man das Flugzeug selbst gebaut hat ^^ schon alleine deswegen

haben sich die 2 Jahre gelohnt !



Ausführliche Bilder gibt es hier in Kürze !



Update : 26.06.2014

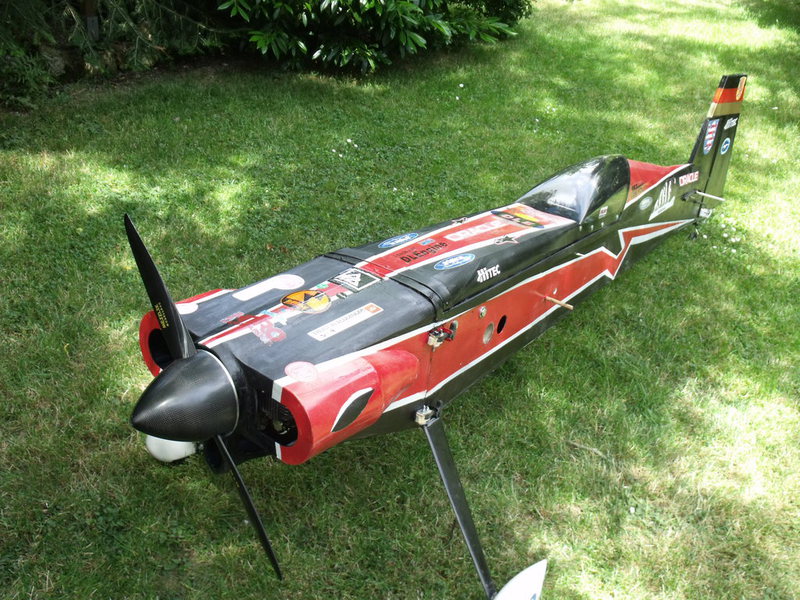

Die Raven ist seit letzter Woche mit einem DLE-170 ausgerüßtet und hat deswegen eine neue Haube benötigt !

Der Aufbau der Haube ist aus wurde in Holz realisiert und ist der Haube eine Mace R-2 Shark nachempfunden

mit mehreren gewaltigen Kühlhutzen ^^ 2 Flüge mit der Neuen Haube und Motor hat sie schon hinter sich  , sie ist sehr durchzugstark mit dem neuen Motor ^^
